산림기능사 필기대비 요약

산림기능사 필기대비 요약

와이어 로프(Wire Rope)

Wire Rope - 경강선재를 열처리 후 신장한 소선을 다수 꼬아합쳐서 스트랜드을 만들고, 중심에 심선(섬유또는 와이어로프)을 넣고, 수개의 스트랜드를 꼬아합친 로프. 꼬임은 로프와 스트랜드를 반대방향으로 보통꼬임과, 동일방향의 랑꼬임이 있다.

와이어로프는 목재의 집재방식에 따른 중력집재중의 하나로 강선, 와이어로프 집재시 사용한다.

목재의 집재방식 종류는 아래와 같다.

중력집재 - 강선, 와이어로프 집재

중력집재 - 수라집재(활로)

기계집재

인력집재

축력집재

강선(와이어로프)에 의한 중력집재의 특징은?

강선, 와이어로프를 사용하여 공중으로 집재한다.(기계사용 없다)

지형의 제약이 적다.

소형 단목재의 집재에 용이하다.

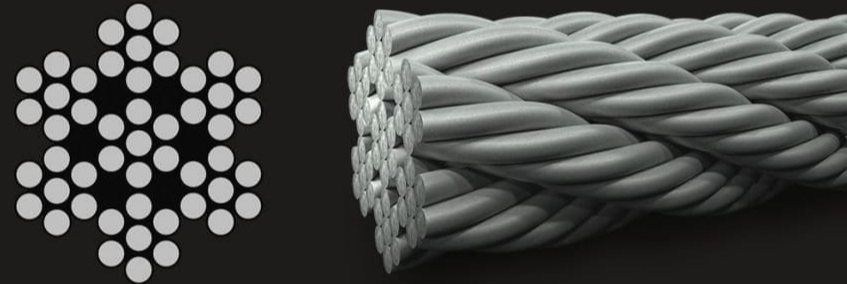

와이어로프의 모형

와이어로프의 고리 사이즈는?

로프 직경의 20배 이상

로프 직경이 12mm 이면 로프 고리 직경은 420mm(42cm) 이상

와이어로프의 꼬임은?

보통 꼬임(임업용)

- 와이어 꼬임과 스트랜드 꼬임이 반대로

- 킹크가 잘 일어나지 않지만 마모가 많다.

랑꼬임

- 와이어 꼬임과 스트랜드 꼬임이 같은 방향

스트랜드 꼬임의 종류는?

Z 꼬임 (꼬임의 방향이 틀리다)

S 꼬임

와이어로프의 폐기 기준은?

이음매가 있는 것

한 꼬임에 끊어진 소선의 수가 10% 이상

직경(지름)의 감소가 공칭 지름의 7% 이상

심하게 변형, 부식,

열과 전기적 충격에 손상된 것

** 킹크[kink]-와이어로프에 영구 변형 또는 손상을 주는 단단한 매듭

용도별 와이어로프의 안전계수는?

** 짐을 올리는 줄은 안전계수가 크다.

** 작업줄의 안전 계수(4.0)가 산림기능사 시험에 자주 출현한다.

와이어로프 안전계수와 최대 장력 공식

적용예)
6X7 와이어로프의 공칭 절단하중이 135kg/mm2
목재를 걸은 로프의 장력(T1)이 30kg 일때
안전계수는?
135/70= 4.5

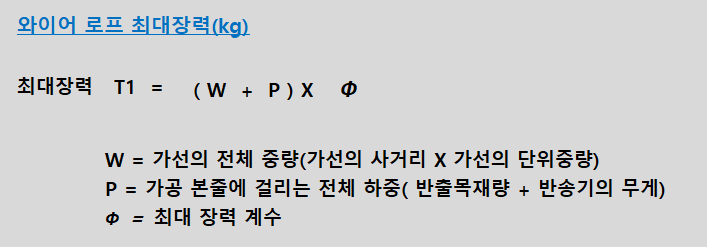

와이어로프 최대 장력 공식
